ADDA读写接口应用案例

ADDA读写接口应用

1.新建项目并附加函数库

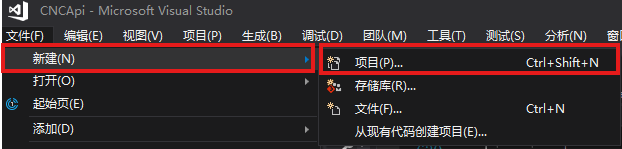

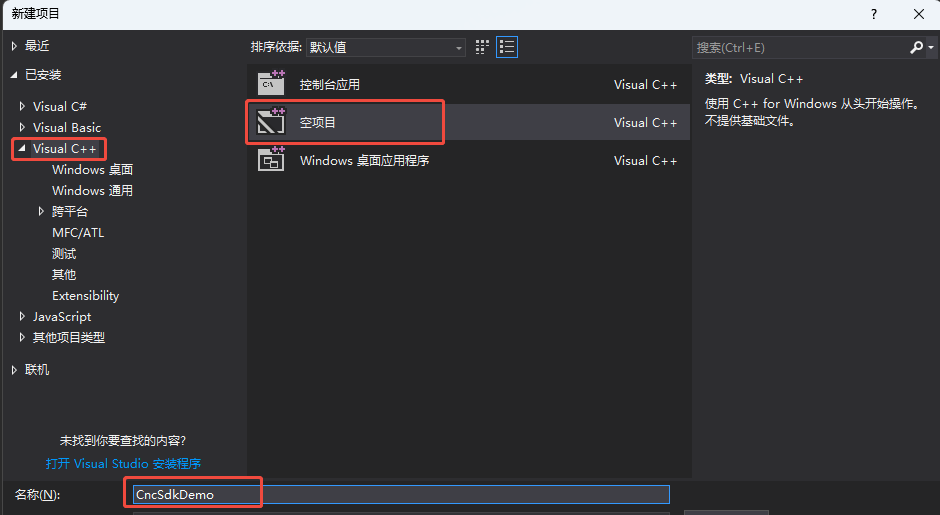

（1）在VS2017菜单“文件”→“新建”→ “项目”，启动创建项目向导。


  1. 选择开发语言为“Visual C++”和程序类型“空项目”。

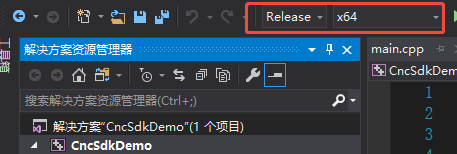

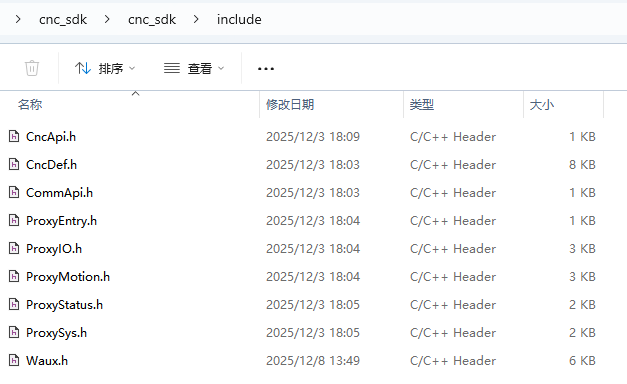

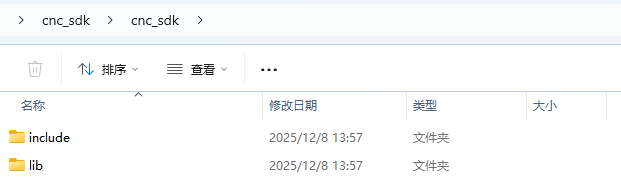

  2. 找到厂家提供的SDK库，路径如下(64位release库为例)。

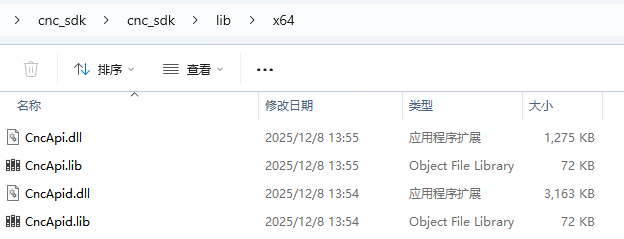

函数库具体路径如下



  1. 复制【cnc_sdk】到项目目录。

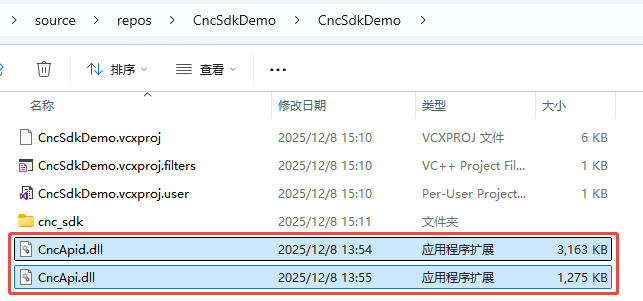

为了保证可以在VS调试器中运行，将相关平台的dll库复制到代码目录（如，项目名称为CncSdkDemo，则放在【{你的工程目录}\CncSdkDemo\CncSdkDemo】目录下），这里以64位平台为例

（将【{你的工程目录}\CncSdkDemo\CncSdkDemo\cnc_sdk\lib\x64】下的“CncApi.dll”和“CncApid.dll”复制到【{你的工程目录}\CncSdkDemo\CncSdkDemo\

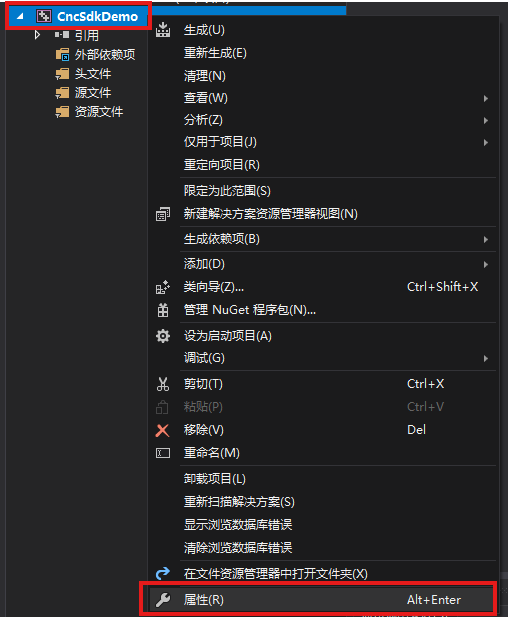

（5）进入项目的属性页面。

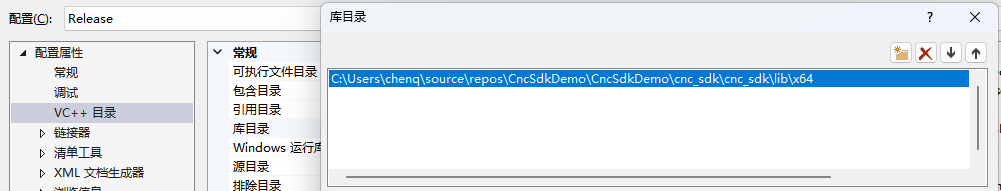

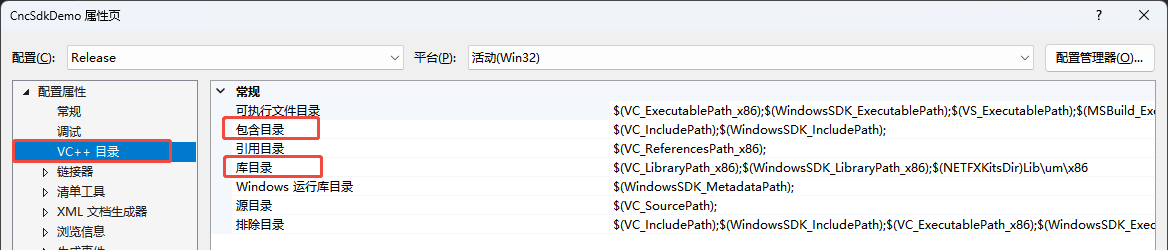

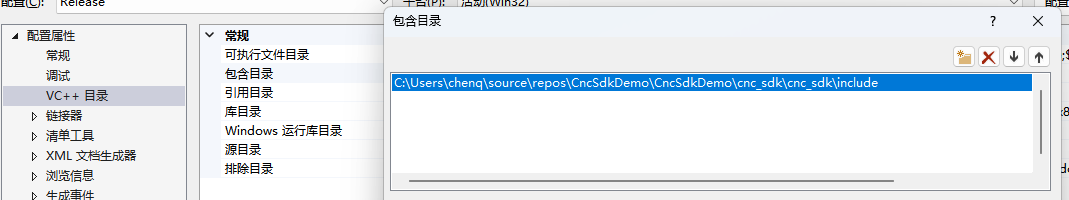

image9 在【VC++目录】选项中配置【包含目录】、【库目录】

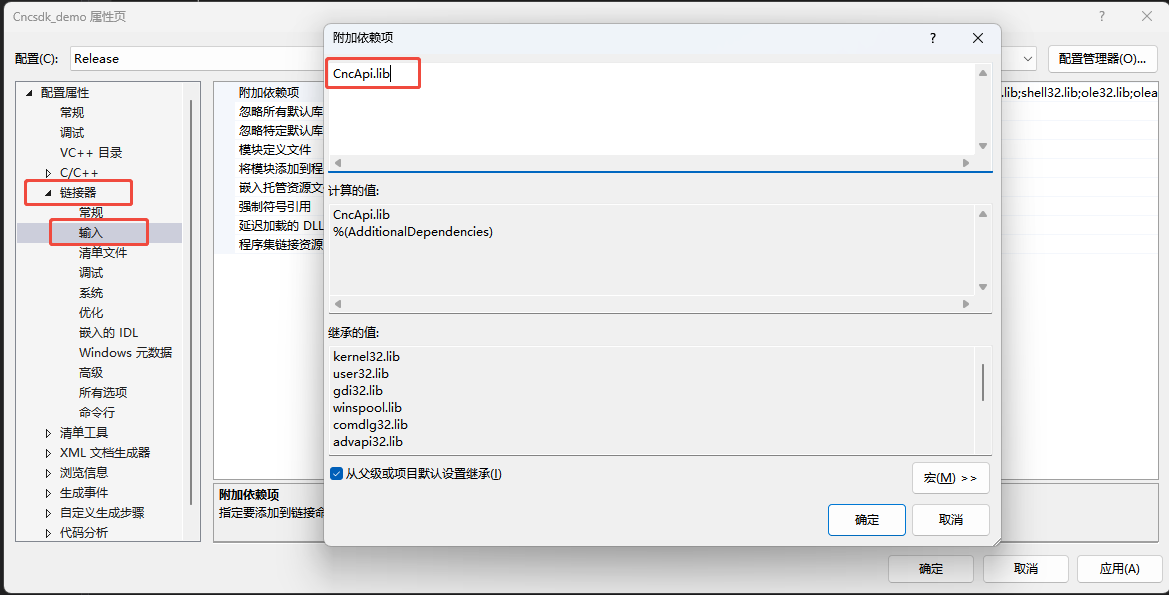

image10 image11 image12 在【链接器】-【输入】中配置【附加依赖项】，需要用到CncApi.lib

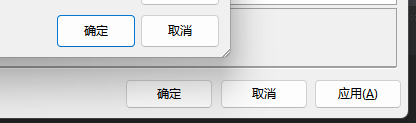

image13 【确认】并【应用】
image14 2.编程

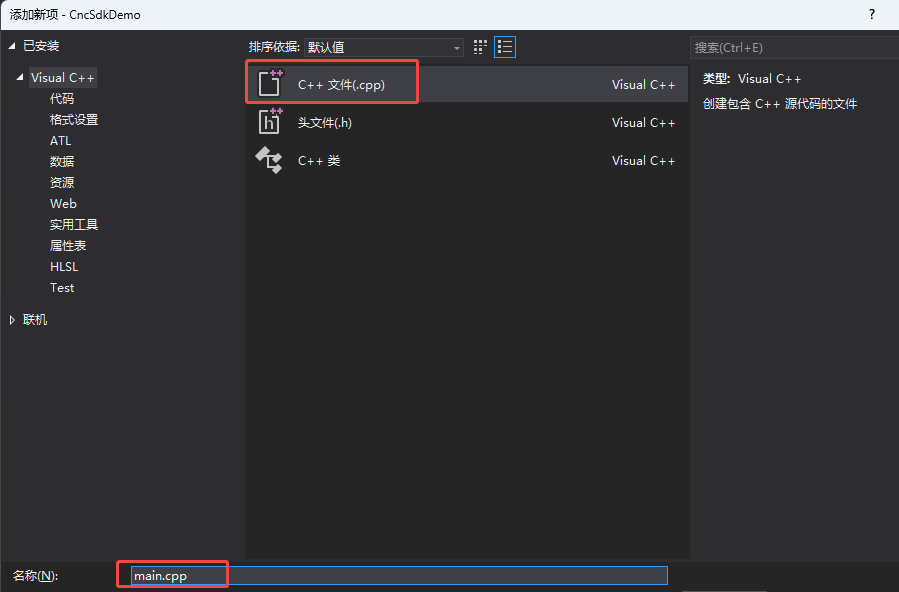

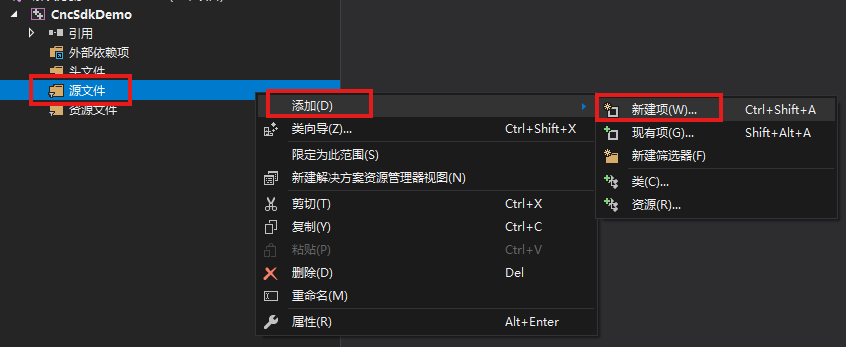

（1）【源文件】新建一个main.cpp
image15 image16 （2）查看函数手册，熟悉相关函数接口

image17 链接控制器
函数名 功能
connect 连接控制器

ADDA读取
函数名 功能
getAD 读取AD引脚
getDA 读取DA引脚

ADDA设置
函数名 功能
setDA 设置DA引脚
  1. ADDA读写例程

#include <iostream>
#include <windows.h>
#include "CncApi.h"

int main()
{

    weconcnc::CCommApi *pComm = new weconcnc::CCommApi();
    weconcnc::CProxyEntry *pEntry = new weconcnc::CProxyEntry(pComm);
    weconcnc::CProxyMotion *pMotion = pEntry->getProxyMotion();
    weconcnc::CProxyIO *pIo = pEntry->getProxyIO();

    weconcnc::WECONCNC_ERROR_E ret = weconcnc::WECONCNC_ERROR_SUCCESS;

    std::string sIp = "192.168.54.98";
    ret = pComm->connect(sIp, 9995);
    if (weconcnc::WECONCNC_ERROR_SUCCESS != ret) {
        std::cout << "connect failed!" << std::endl;
        return -1;
    }
    ret = pIo->setDA(1, 3000);
    if (weconcnc::WECONCNC_ERROR_SUCCESS != ret) {
        std::cout << "set DA failed!" << std::endl;
        return -1;
    }

    int nDAvalue;
    int nADvalue;

    ret = pIo->getAD(1,nADvalue);
    if (weconcnc::WECONCNC_ERROR_SUCCESS != ret) {
        std::cout << "get AD failed!" << std::endl;
        return -1;
    }

    ret =  pIo->getDA(1, nDAvalue);
    if (weconcnc::WECONCNC_ERROR_SUCCESS != ret) {
        std::cout << "get DA failed!" << std::endl;
        return -1;
    }

    printf("DA value: %d , AD value: %d",nDAvalue,nADvalue);

    return 0;
}

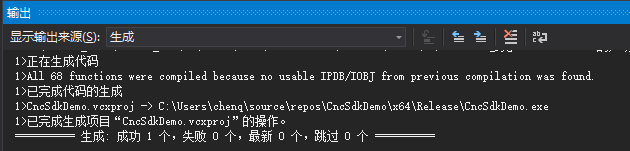

4. 编译


运行测试image19


使用Waux.h中的接口实现方式

1.声明用到的头文件（Waux.h）和定义控制器连接


  1. 链接控制器，获取链接句柄。
指令 说明
WAux_OpenCom 串口连接控制器
WAux_OpenEth 以太网连接控制器
WAux_OpenPci PCI 卡连接
WAux_FastOpen 与控制器建立连接，指定连接的等待时间.

（2）ADDA读取
函数名 功能
WAux_Direct_GetAD 读取AD引脚
WAux_Direct_GetDA 读取DA引脚

（3）ADDA设置
函数名 功能
WAux_Direct_SetDA 设置DA引脚

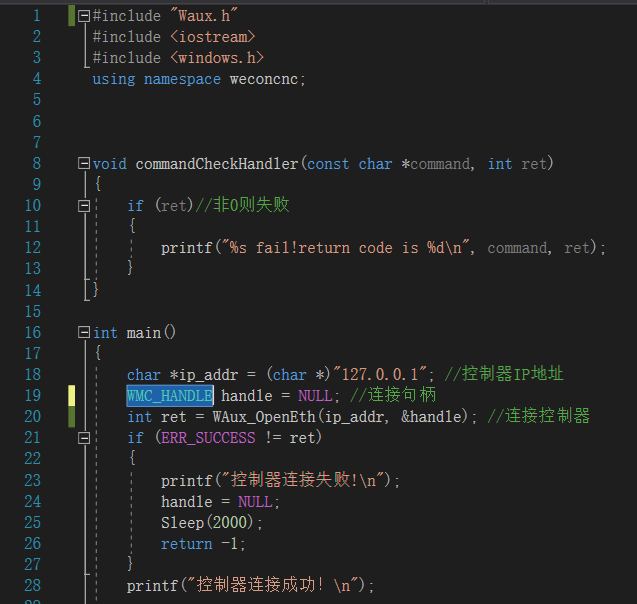

2.ADDA读写例程

#include "Waux.h"
#include <iostream>
#include <windows.h>
using namespace weconcnc;

void commandCheckHandler(const char *command, int ret)
{
    if (ret)//非0则失败
    {
        printf("%s fail!return code is %d\n", command, ret);
    }
}
int main()
{
    char *ip_addr = (char *)"127.0.0.1"; //控制器IP地址
    WMC_HANDLE handle = NULL; //连接句柄
    int ret = WAux_OpenEth(ip_addr, &handle); //连接控制器
    if (ERR_SUCCESS != ret)
    {
        printf("控制器连接失败!\n");
        handle = NULL;
        Sleep(2000);
        return -1;
    }
    printf("控制器连接成功！\n");

    ret = WAux_Direct_SetDA(handle, 1, 3000);
    if (0 != ret) {
        std::cout << "set DA failed!" << std::endl;
        return -1;
    }

    float fDAvalue;
    float fADvalue;

    ret = WAux_Direct_GetAD(handle, 1, &fDAvalue);
    if (weconcnc::WECONCNC_ERROR_SUCCESS != ret) {
        std::cout << "get AD failed!" << std::endl;
        return -1;
    }

    ret = WAux_Direct_GetDA(handle, 1, &fDAvalue);
    if (weconcnc::WECONCNC_ERROR_SUCCESS != ret) {
        std::cout << "get DA failed!" << std::endl;
        return -1;
    }

    printf("DA value: %f , DA value: %f", fDAvalue, fDAvalue);


    return 0;
}
