示例工程使用指南
说明¶
WeconAppDemo 是一个用于展示 WECON Android SDK 应用场景的演示项目。
该项目整合了系统签名文件（Keystore）和 SCL JNI 原生库，并提供了一系列典型功能示例。这些示例旨在为开发者提供直观的参考，帮助理解 SDK 的结构、接口调用方式及通信机制，从而在实际项目中更加高效地完成集成与开发。
1.简介¶
1.1 概述¶
WECON_Android 示例工程（WeconAppDemo） 是基于 WECON Android SDK 构建的官方示例项目，用于演示以下核心能力：
①: 硬件通信功能。包括蜂鸣器控制、CAN 总线通信、RS485 串口通信等；
②: SDK 接口调用流程。演示如何使用 SDK 提供的标准 API 实现设备交互；
③: 系统集成示例。展示系统签名文件与 JNI 库在 Android 工程中的集成方式；
④: 开发指导作用。为二次开发提供代码示例和项目结构参考。
通过运行本示例工程，开发者可快速了解 SDK 的使用方式，掌握与 WECON 设备通信的基本流程，验证 SDK 的可行性和功能完整性。
1.2 示例工程结构¶
1.2.1 示例工程的主要目录结构¶
WeconAppDemo/
├── app/ ← 主应用模块
│ ├── src/main/java/com/example/weconappdemo ← 示例源代码
│ │ ├── BeepDemo.java ← BeepDemo 模块（蜂鸣器控制）
│ │ ├── CanDemo.java ← CanDemo 模块（CAN 总线通信）
│ │ └── RS485Demo.java ← RS485Demo 模块（串口通信）
│ ├── libs/ ← 依赖库
│ │ ├── scl.aar
│ ├── wecon.keystore ← 签名文件
├── gradle/ ← Gradle 构建脚本
├── build.gradle
└── settings.gradle
1.2.2 各 Demo 模块功能定位¶
位置：GeneralAndroidSdk\WeconAppDemo\app\src\main\java\com\example\weconappdemo
| 模块名称 | 功能说明 | 演示目的 |
|---|---|---|
| BeepDemo | 蜂鸣器控制演示 | 展示如何通过 SDK 控制设备蜂鸣器的开关操作 |
| CanDemo | CAN 总线通信演示 | 演示 CAN 接口的数据发送与接收流程 |
| RS485Demo | 串口通信演示 | 展示通过 RS485 接口进行数据传输与回读的示例 |
每个模块均可独立运行，开发者可根据自身需求选择对应功能模块进行参考或扩展。
1.3 运行环境要求¶
1.3.1 硬件环境¶
| 项目 | 要求 |
|---|---|
| 测试设备 | 支持 CAN 或 RS485 接口的安卓设备 |
| 连接方式 | USB、网络连接 |
| PC 设备 | Windows 10 / 11 系统，安装 Android Studio |
1.3.2 软件环境¶
| 项目 | 最低要求 |
|---|---|
| Android Studio 版本 | Arctic Fox (2020.3.1) 或更高 |
| Gradle 版本 | 7.0 或以上 |
| Android SDK 编译版本 | API Level 33（Android 13） |
| 最低兼容版本 | API Level 23（Android 6.0） |
| Java 版本 | JDK 8 或更高 |
| Kotlin 支持 | 可选，兼容 Kotlin 1.6+ |
| 权限要求 | INTERNET、ACCESS_NETWORK_STATE、READ/WRITE_EXTERNAL_STORAGE |
二、准备工作¶
2.1 获取示例工程¶
从 GeneralAndroidSdk 包中获取 WeconAppDemo 文件夹
方式 1：百度网盘下载
| 资源名称 | 下载路径 | 网盘密码 |
|---|---|---|
| 工具包（含 SDK） | https://pan.baidu.com/s/1E6cFgseVNxdK_rRVSmBHcQ | i2q7 |
方式 2：服务器下载
| 资源名称 | 下载路径 |
|---|---|
| 工具包（含 SDK） | http://192.168.11.128:5000/fbdownload/general_sdk?k=7EllfeIv&stdhtml=true |
2.2 安装开发环境¶
| 资源名称 | 下载路径 |
|---|---|
| Android Studio | https://developer.android.com/studio?hl=zh-cn |
2.3 导入工程¶

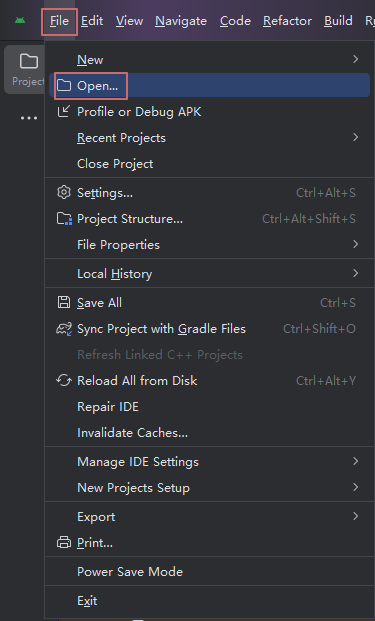

通过 Android Studio 打开或导入工程
2.4 Logcat 使用¶

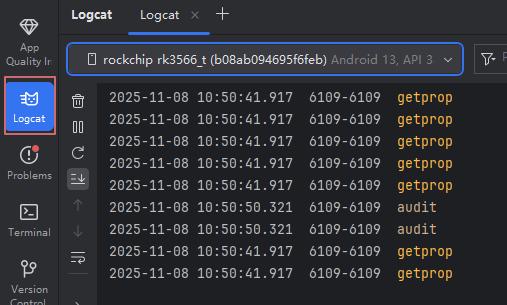

在 Android Studio 左下角的拓展工具栏中，喵咪图标对应的工具是 Logcat。Logcat是一个重要的调试工具，用于查看设备或模拟器运行时的日志信息，帮助开发者快速定位问题、排查错误和优化代码。同时，通过在过滤器中设置package:mine字段，可以轻松筛选出我们项目所产生的日志。
三. 运行步骤¶

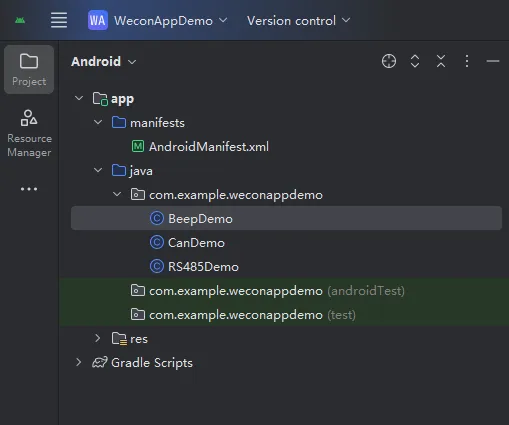

①：成功打开WeconAppDemo 文件夹后，可以在app/java/com.example.weconappdemo路径下，可以看到蜂鸣器、CAN、串口的演示Demo。
②：选择要运行演示Demo，请点击Demo中的“运行按钮”（绿色箭头图标）启动程序。

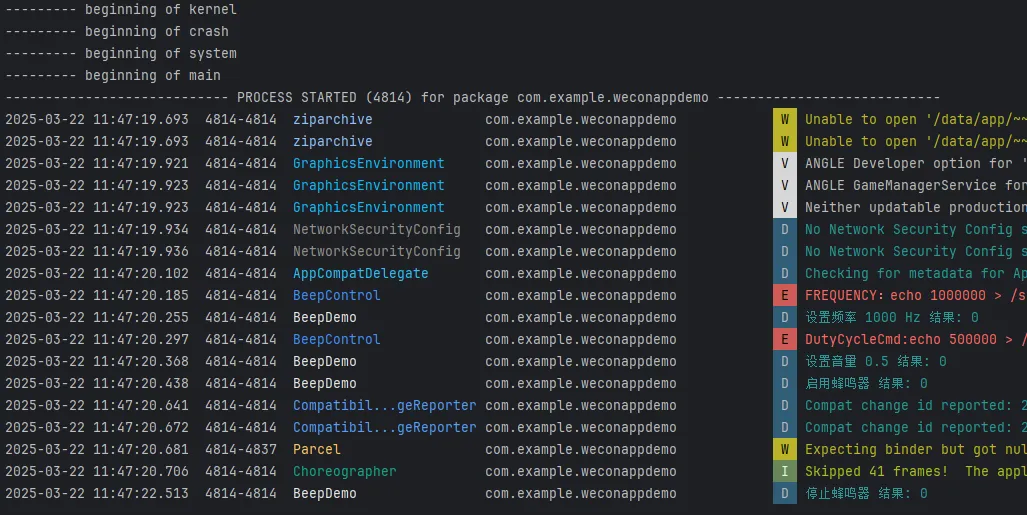

③：成功运行后，即可在Logcat中查看Demo产生的日志。
四、Demo 功能说明¶
本示例工程包含三个核心功能演示模块，分别为 BeepDemo、CanDemo 和 RS485Demo。
每个模块均独立演示了 SDK 在不同通信场景下的应用方法，帮助开发者快速理解接口调用逻辑与设备交互流程。
4.1 BeepDemo（蜂鸣器控制演示）¶
BeepDemo 是一个演示如何使用蜂鸣器的示例程序。
该模块通过调用 Beep 类的方法，演示蜂鸣器的频率设置、音量控制及启停逻辑。
4.1.1 功能说明¶
BeepDemo 主要实现以下功能：
①：设置蜂鸣器频率（例如：1000 Hz）。
②：设置蜂鸣器音量（例如：0.5，范围 0~1）。
③：启用蜂鸣器并持续发声 2 秒后自动关闭。
4.1.2 功能逻辑说明¶
应用启动后，用户可通过界面按钮触发蜂鸣器工作流程，系统调用底层 Beep 类的接口完成控制。
运行期间蜂鸣器状态将通过 Logcat 输出，便于开发者观察实际效果。
4.1.3 典型调用示例¶
Beep beep = new Beep();
beep.setFrequency(1000);
beep.setVolume(0.5f);
beep.start();
Thread.sleep(2000);
beep.stop();
4.2 CanDemo（CAN 通信演示）¶
CanDemo 是一个用于演示 CAN 总线通信 的示例程序。
该模块通过 SocketCan 类实现 CAN 接口的初始化、数据发送与接收，并提供实时日志输出。
4.2.1 功能说明¶
CanDemo 主要实现以下功能：
①：初始化 CAN 接口。
自动关闭已打开的接口；
设置波特率（例如：250000）；
打开指定 CAN 接口。
②：发送测试 CAN 帧，验证数据发送功能。
③：持续接收 CAN 帧：启动独立线程实时读取 CAN 帧，并将接收数据输出到 Android Logcat。
4.2.2 功能逻辑说明¶
运行后，程序会在后台启动一个监听线程，不断从 CAN 总线读取数据帧；
用户可通过界面按钮触发“发送帧”操作，并在日志中查看通信结果。
4.2.3 典型调用示例¶
SocketCan can = new SocketCan();
can.close();
can.open("can0", 250000);
can.sendTestFrame();
can.startReadThread();
4.3 RS485Demo（串口通信演示）¶
RS485Demo 是一个用于演示 RS485 主从通信 的 Android 示例程序。
该示例利用设备的两个串口，模拟 RS485 主从交互流程，适用于验证串口驱动、电平转换模块以及数据一致性。
4.3.1 功能说明¶
RS485Demo 通过 RS485Demo 类实现以下核心功能：
①：打开两个指定串口（如 /dev/ttyS7 和 /dev/ttyS4），分别作为主站与从站；
②：配置串口参数：波特率（如 115200）、数据位（8）、停止位（1）、无校验；
③：主站发送测试字符串"RS485_TEST"；
④：从站接收主站数据 并 原样回发；
⑤：主站接收从站回发数据，并对比验证数据一致性；
⑥：所有通信过程信息均通过 Android Logcat 输出，便于调试与记录。
4.3.2 功能逻辑说明¶
当 Demo 启动后，程序会依次打开主站与从站串口。
主站发送字符串后，从站接收并回传；主站验证回传内容是否一致。
该过程自动执行，无需用户干预。
4.3.3 设备接口说明¶
在当前 Android 机型中，RS485 通信端口对应关系如下：
| COM 口 | 设备路径 | 引脚定义 |
|---|---|---|
| COM3 | /dev/ttyS7 |
A、B 分别对应引脚 1、6 |
| COM4 | /dev/ttyS4 |
A、B 分别对应引脚 1、6 |
